电子束焊机用大功率高压电源的工作原理是什么?

来源:http://www.adv-beam.com/news_article?news_id=134   发布时间:2021-09-14

       电子束焊机用大功率高压电源的工作原理是什么?

       电子束焊接因具有不必焊条、不易氧化、工艺重复性好及热变形量小的优点而广泛应用于航空航天、原子能、国防及军工、轿车和电气电工仪表等很多职业。电子束焊接的基本原理是电子枪中的阴极由于直接或直接加热而发射电子,该电子在高压静电场的加速下经过电磁场的聚焦就可以构成能量密度较高的电子束,用此电子束去轰击工件,巨大的动能转化为热量,使焊接处工件熔化,构成熔池,从而实现对工件的焊接。高压电源是设备的关键技能之一,它主要为电子枪供给加速电压,电源其功能好坏直接决议电子束焊接工艺和焊接质量。电子束焊机用高压电源与其它类型的高压电源比较,具有不同的技能特性,技能要求主要为纹波系数和安稳度,纹波系数要求小于1%,安稳度为±1%,乃至纹波系数小于0.5%,安稳度为±0.5%,同时重复性要求小于0.5%。以上要求均根据电子束斑和焊接工艺所决议。

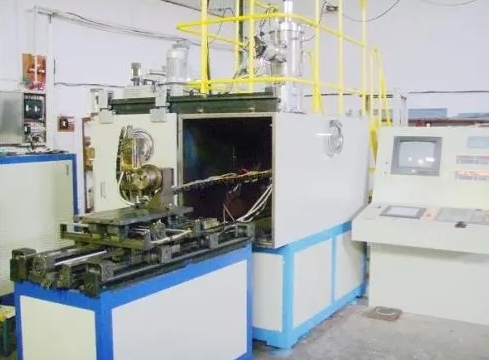

电子束焊机
       电子束焊机用高压电源的操作是必定要与有关系统进行连锁维护,主要有真空连锁、阴极连锁、闸阀连锁、聚焦连锁等,以确保设备和人身安 全。高压电源必须符合EMC规范,具有软起动功能,防止忽然合闸对电源的冲击。这种电源由于功率大(达30kW),输出电压高(150kV),工作频率较高(20kHz),而对安稳精度、纹波及电压调节率均有较高的要求。选用先进的三相全控可控整流技能、大功率高频逆变器,用新型功率器件IGBT作为功率开关。三相全控可控整流和逆变器各自选用独立的控制板,IGBT驱动选用进口厚膜驱动电路,加上输入电网滤波器平和波电抗器及电容组成的滤波电路。使电源的功率变换部分具有较好的技能先进性和良好的功率变换性。高压部分:高压变压器磁芯选用超新的非晶态材料,电源选用共同的高频高压绕制工艺,双高压变压器叠加工作。先进的整流和合理的倍压电路以及高压均压技能确保高压电源的高压部分安稳牢靠,反应及高压指示信号用谨密的分压器,由高压输出端直接采样,确保电源有很高的稳压精度、电压调整率和准确可信的高压测量精度。选用合理的高压滤波技能,确保电源有良好的纹波。高压部分放在一个油箱内。
